Здание дежурного персонала ОПУ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Блочно-модульное здание ОПУ предназначено для размещения оборудования релейной защиты и автоматики подстанции.

В пункте управления предусмотрены помещения ОПУ для размещения панелей релейной защиты, управления и сигнализации, аппаратуры связи и устройств телемеханики, а также оборудованные для работы и отдыха выездного и ремонтного персонала.

Все помещения оборудованы освещением, отоплением и вентиляцией, по желанию заказчика – кондиционерами. При отсутствии обслуживающего персонала в холодное время года в пункте управления автоматически поддерживается температура не ниже +5° С.

Особенности



Технические характеристики ОПУ

ОПУ рассчитано для работы в условиях, соответствующих климатическому исполнению УХЛ категории размещения 1 согласно ГОСТ 15150-69
среднее из ежегодных экстремальных максимальных температур окружающего воздуха не выше плюс 40°С
среднее из ежегодных абсолютных экстремальных минимальных температур не ниже минус 60°С
абсолютная экстремальная максимальная температура плюс 45°С
абсолютная экстремальная минимальная температура минус 70°С
нормативный скоростной напор ветра по V ветровому району при повторяемости 1 раз в 10 лет
район по гололеду І-V
среда невзрывоопасная, не содержащая взрывоопасной пыли, агрессивных газов и паров, разрушающих металл и изоляцию
высота над уровнем моря до 1000 м
сейсмичность района строительства до 9 баллов по шкале MSK 64 включительно на уровне до 10 м.
Модульное ОПУ состоит из транспортабельных блоков с оборудованием и торцевых (крайних) блоков. Количество блоков ОПУ зависит от устанавливаемого оборудования. Возможно применение блоков других габаритов по отдельному заказу.

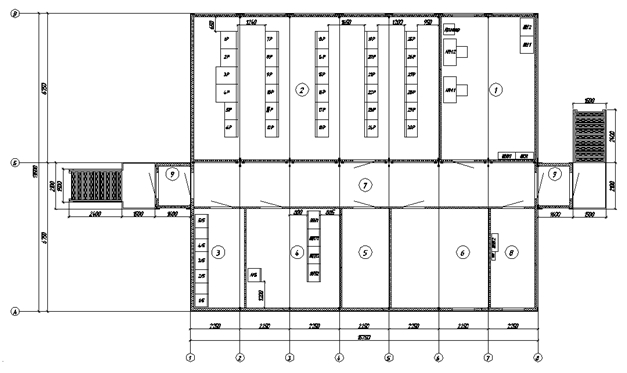

Общий вид ОПУ.


1.Помещение АРМ дежурного

2.Помещение панелей РЗА и АСУ ТП

3.Помещение ЩСН

4.Помещение ЩПТ

5.Помещение хранения средств защиты

6.Помещение для отдыха и обогрева ремонтной бригады

7.Коридор

8.Гардеробная

9.Тамбур



В качестве теплоизолирующих материалов используются трехслойные панели типа «сэндвич» с наполнителем из негорючей минеральной ваты толщиной до 200 мм.

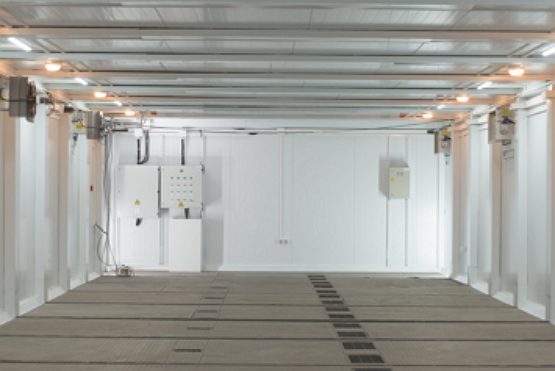

Крайние блоки служат в качестве ограждающих и теплоизолирующих конструкций и имеют двери, позволяющие транспортирование оборудования во время его ремонта или замены. На стенке крайнего блока устанавливается: распределительный ящик (для питания освещения, нагревательных элементов и вентиляторов), светильники и вентиляторы.

Средние блоки предназначены для установки необходимого оборудования в зависимости от назначения ОПУ.

В зависимости от заказа (длины) ОПУ в блоках устанавливаются элементы отопления и светильники. Проводка вспомогательных цепей обогрева, освещения и вентиляции монтируется в блоках на заводе, при монтаже ОПУ необходимо только соединить цепи смежных блоков между собой согласно монтажной схемы. При необходимости возможна установка систем кондиционирования, климат контроля, подогрева пола, систем охранной и пожарной сигнализации.
