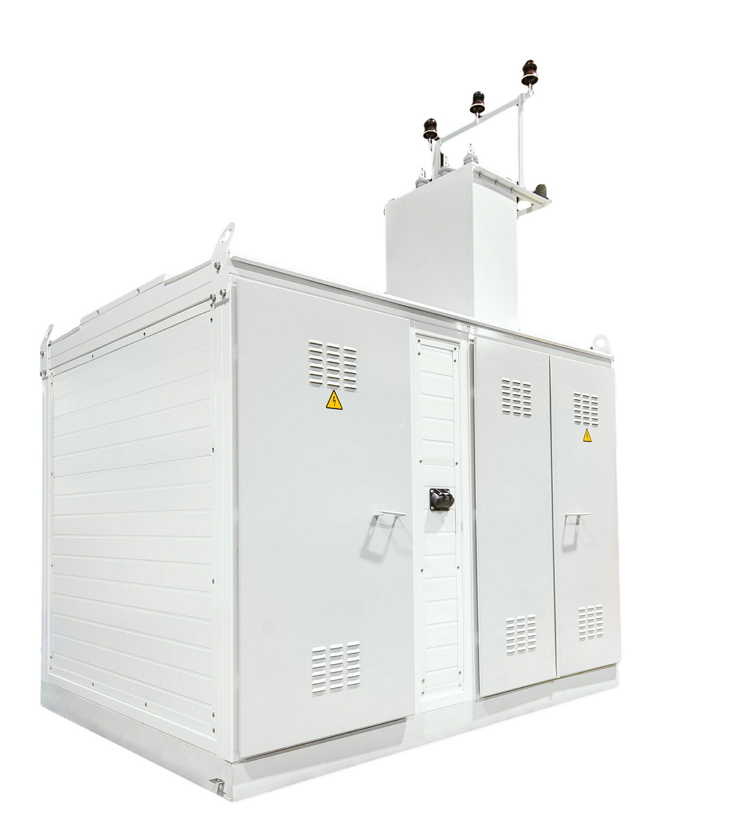

КТП киоскового типа

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение















КТП-К предназначен для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц и применяется для энергоснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.

КТП-К представляет собой комплект оборудования, который позволяет снизить рабочее напряжение с 6 - 10 кВ до напряжения 0,4/0,23кВ.

КТП-К имеет все элементы, которые обеспечивают защиту оборудования от коротких замыканий (КЗ), коммутацию токов нагрузки и учет электроэнергии.

Особенности

- модульная конструкция;

- быстрый монтаж и ввод в эксплуатацию;

- компактность и совместимость с городской архитектурой;

- возможность расширения однотрансформаторной подстанции до двухтрансформаторной путем добавления дополнительных модулей.

Условия эксплуатации

- высота установки над уровнем моря не более 1000 м;

- температура окружающего воздуха от минус 45 °С до плюс 40 °С для климатического исполнения и категории размещения У1; от минус 60 °C до плюс 40 °С для климатического исполнения и категории размещения УХЛ1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;

- окружающая среда - промышленная атмосфера типа II по ГОСТ 15150-69 (не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах);

- номинальный режим работы - продолжительный
- КТП-К не предназначены для работы в условиях тряски, вибрации и ударов.

Основные характеристики КТП киоскового типа

Наименование параметра

Значения параметра

 Номинальное напряжение (линейное), кВ

 - на стороне ВН

 - на стороне НН


10; 6

0,4/0,23

Количество силовых трансформаторов

1; 2

Мощность силового трансформатора, кВА

25; 40; 63; 100;160; 250;400;630; 1000; 1600

Устройство высокого напряжения УВН-6(10) кВ: оборудование

коммутационные аппараты (разъединители, выключатели нагрузки). Согласно схем заказа: - УВН с коммутационными аппаратами

Схема и группа соединений обмоток силового

 трансформатора

Согласно опросного листа

Способ выполнения нейтрали

Изолированная нейтраль

Глухозаземленная нейтраль

Ток термической стойкости в течении 1 сек, кА

20

Ток электродинамической стойкости, кА

51,0

Уровень изоляции по ГОСТ 1516.1-76

Нормальная изоляция

Уровень внешней изоляции

Нормальная категория «А»

Выполнение высоковольтного ввода

Воздушный, кабельный

Выполнение выводов в РУНН

Воздушный, кабельный



Структура условного обозначения КТП киоскового типа

Х – КТП-К – Х / Х / Х – ХХ
1       2         3   4   5     6

1 – число применяемых трансформаторов (при одном трансформаторе число не указывают);
2 – буквенное обозначение изделия;
3 – мощность силового трансформатора в кВА;
4 – класс напряжения трансформатора на стороне ВВ в кВ;
5 – номинальное напряжение на стороне НН в кВ;
6 – климатическое исполнение и категория размещения УХЛ1.

Основные электрические схемы и габаритные размеры КТП-К.


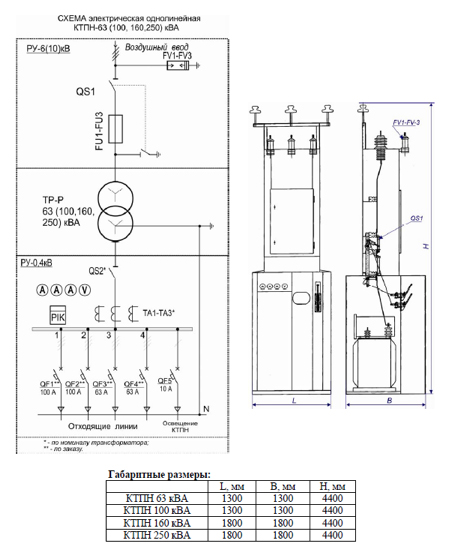

Рис А.1 – КТП-К-63 (100, 160, 250) кВА

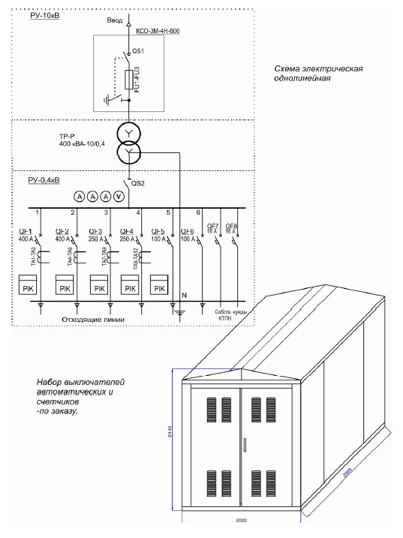

Рис А.2 – КТП-К-400 кВА

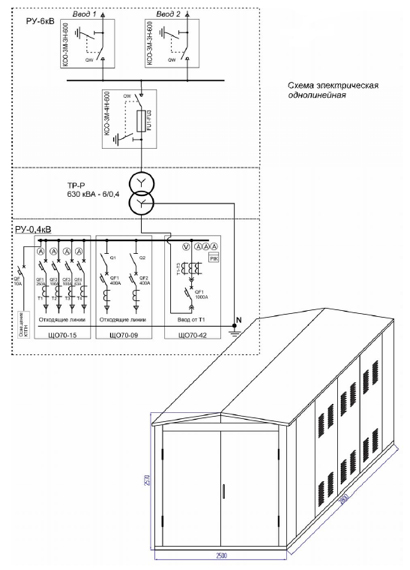

Рис А.3 – КТП-К-630 кВА

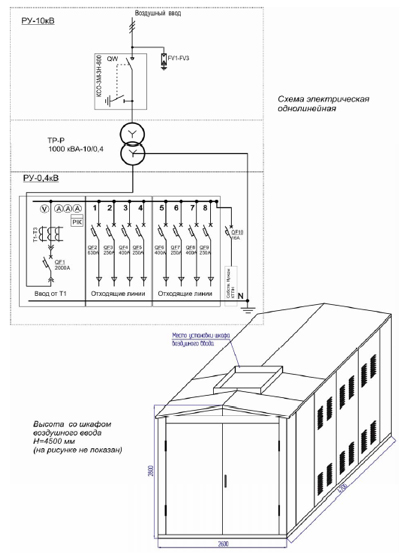

Рис А.4 – КТП-К-1000 кВА

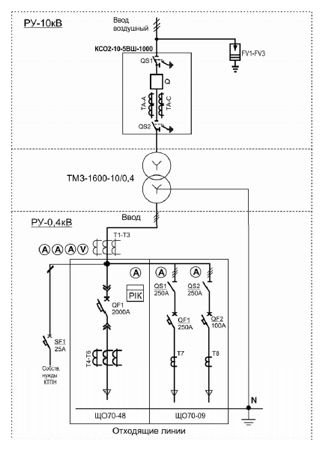

Рис А.5а – КТП-К-1600 кВА – схема однолинейная

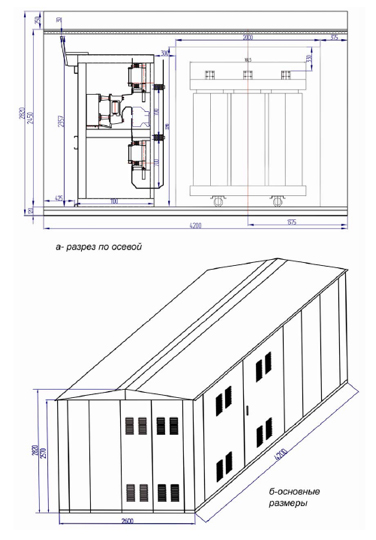

Рис А.5б – КТП-К-1600 кВА – разрез и габаритные размеры

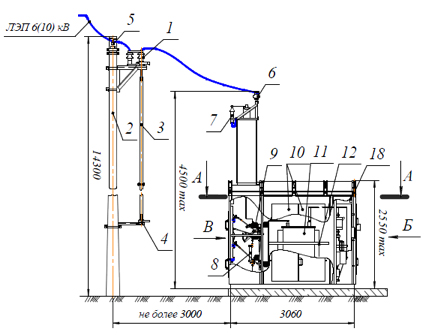

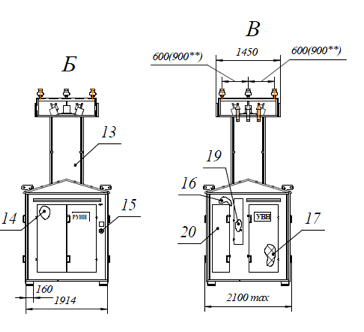

Рис.А.6 - КТП-К в габарите 630 кВА


1 – Устройство с разъединителем РЛНД 6(10)кВ на отдельно стоящей опоре;
2 – опора, в комплект поставки не входит;
3 – тяга дистанционного привода разъединителя РЛНД 6(10)кВ;
4 – привод РЛНД главных и заземляющих ножей;
5 – изолятор 6(10)кВ;
6 – изолятор ШФ-20Г 6(10)кВ;
7 – разрядник 6(10)кВ;
8 – предохранитель типа ПКТ;
9 –  автогазовый выключатель нагрузки ВНА-6(10)/630;
10 – двери транспортного отсека;
11 – силовой трансформатор;
12 – барьер;
13 – высоковольтный ввод;
14 –  распределительное устройство низкого напряжения(РУНН);
15 –  разъем ШК;
16 – устройство высокого напряжения;
17 – дверь;
18 – светильник;
19 – отсек управления приводами выключателя ВНА-6(10)/630;
20 – люк для обслуживания ВНА;
21 – перегородка между отсеками УВН и трансформаторным.

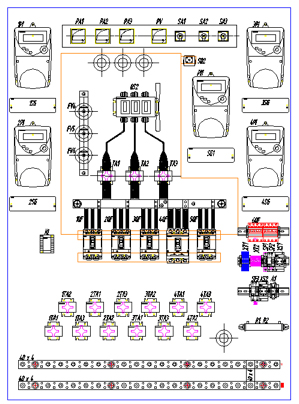

Рис.А.9 - Вариант расположения выключателей на панели РУНН.
