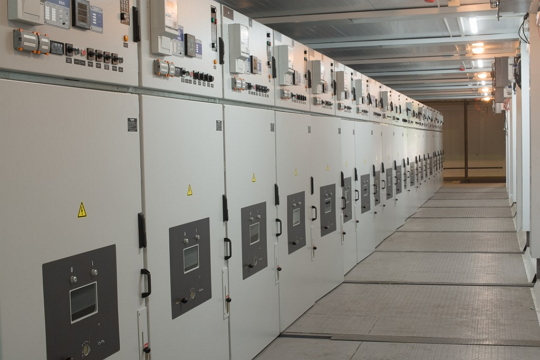

ЗРУ СЭС – DMI БМ 35 кВ (с комплектным РУ производства Schneider Electric)

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение
РУ-35кВ предназначено для приема и распределения электрической энергии переменного трех фазного тока промышленной частоты 50 и 60 Гц напряжением 35кВ, отдельных распределительных устройств 35кВ.
Распределительное устройство (РУ) DNF7 применяется для комплектования трансформаторных подстанций 35/6(10)кВ, 110/35/6(10)кВ, 220/35/6(10)кВ на стороне 35кВ.

Распределительное устройство DNF7, выполненное в металлическом корпусе, состоит из ячеек, соединенных между собой системой сборных шин и заземляется через шину заземления подстанции. Каждая ячейка разделена металлическими перегородками на четыре отсека, включающие низковольтный отсек для управления и контроля за оборудованием. Отсек сборных шин, отсек коммутационного аппарата и отсек кабельного присоединения оборудованы системой сброса повышенного давления, расположенной сверху ячейки.
Конструкция ячеек DNF7 позволяет проводить операции совершенно безопасно.
Все ниже перечисленные операции выполняются с передней панели, при закрытых дверцах и панелях.
– вкатывание и выкатывание выдвижного элемента;
– заводка пружины привода;
– местное механическое включение и отключение силового выключателя;
– включение или отключение заземляющего разъединителя;
– доступ в отсек коммутационного аппарата требует применения специального ключа.
Блокировки разработаны с учетом идеологии более безопасной эксплуатации,которая подразумевает безопасность системы и персонала путем исключения возможности выполнения неправильных операций.
DNF7 является системой,стойкой к возникновению дуги внутри ячейки, снабжена выдвижнымэлементом, который изолируется закрывающейся дверцей. Оболочкакорпуса выполнена из оцинкованной стали, что обеспечивает высокуюкоррозионную стойкость.
DNF7 могут быть укомплектованы силовыми выключателями, использующими принцип гашения дуги в вакууме или злегазе. Ячейки DNF7 включают в себя все необходимые элементы управления и релейной защиты с гибкой системой конфигурации в соответствии с требованиями потребителей.

Особенности



Условия эксплуатации

Условия эксплуатации:

- температура окружающего воздуха в соответствии с ГОСТ15150, ГОСТ 15543.1-89 и ГОСТ 14693-90:

Климатическое исполнение и категория размещения РУ

Верхнее значение температуры воздуха

Нижнее значение температуры воздуха

У3

Плюс 400С

Минус 250С

РУ в утепленном модуле электротехнических блоков исполнения УХЛ1



Плюс 400С



Минус 600С


При необходимости применения РУ в помещениях с температурой окружающего воздуха ниже минус 250С предусматривается установка нагревательных элементов, включающихся автоматически и обеспечивающих нормальные условия работы комплектующей аппаратуры.

- Высота над уровнем моря – не более 1000м по ГОСТ 15150-69;

- Окружающая среда – не взрывобезопасная, не содержащая пыли в концентрациях, снижающих параметры шкафа;

- конструкция ЗРУ-35кВ сейсмостойка во всём диапазоне сейсмических воздействий землетрясения до 9 баллов включительно по шкале MSK 64 на уровне 0,0 м по ГОСТ 17516.1-90.



Основные технические параметры ячейки

Наименование параметра, показателя классификации Значение параметра, исполнение
1 Номинальное напряжение (линейное), кВ 35
2 Наибольшее рабочее напряжение, кВ 40,5
2 Номинальное испытательное напряжение промышленной частоты 1 мин, кВ: - фазное и линейное - на расстоянии отсоединения 95, 120
3 Амплитуда напряжения грозового импульса 1,2/50 мксек, кВ: - фазное и линейное - на расстоянии отсоединения 190, 220
4 Номинальная частота, Гц 50 / 60
5 Номинальный ток термической устойчивости, кА: - стойкость в течение 1 сек - стойкость в течение 3 сек - амплитудное значение 31,5 25 /31,5 63 / 80
6 Номинальный ток, А: - разъединителя - силового выключателя 1250; 2500 1250; 2500
7 Стойкость к внутреннему дуговому разряду, кА 31,5 (0,2 сек)
8 Амплитуда включающей способности заземляющего разъединителя, кА 63 / 80 / 100
9 Стойкость заземляющего разъединителя: - число операций включения - механическая (ВКЛ / ОТКЛ) 2 / 1000
10 Степень защиты: оболочка корпуса (стандартное значение) IP 4X
11 Габаритные размеры, мм:ШхГхВ от 1200х2500х2400
13 Вес ячейки от 1500 до 2200

Характеристики ограждающих конструкций БМЗ

Характеристика Показатель
Приведенное сопротивление теплопередаче кровли, (м2•°С)/Вт 1,94
Толщина кровельной сэндвич-панели, мм 100
Приведенное сопротивление теплопередаче стен, (м2•°С)/Вт 2,02
Толщина стеновой сэндвич-панели, мм 100
Приведенное сопротивление теплопередаче пола, (м2•°С)/Вт 1,94
Толщина теплоизоляции пола, мм 150

Основные технические характеристики БМЗ.

Наименование параметра Значение
Климатическое исполнение и категория размещения БМЗ по ГОСТ 15.150-69 УХЛ1
Степень огнестойкости IIIа
Категория помещения по взрывопожароопасности Д
Класс функциональной пожарной опасности Ф5.1
Класс конструктивной пожарной опасности С1
Расчетный срок службы, лет, не менее 25
Максимальная нагрузка на пол, кгс/м2 200
Масса БМЗ, кг, не более 30000

Модуль блочный БМЗ представляет собой один или несколько модульных блоков,     скомпонованных в соответствии с заказом в единое здание.

Силовой каркас каждого блок-модуля имеет каркасную сварную конструкцию и собирается из рамы основания, рамы потолочной и угловых стоек. Дверные, воротные проемы позволяют демонтировать оборудование без разбора элементов конструкции.

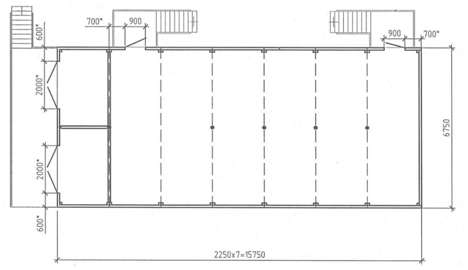

План блочно-модульного здания (вариант)


Конструкция БМЗ имеет высокопрочный каркас, утепленное основание, стены и кровлю.

Антикоррозийное покрытие металлоконструкций БМЗ:

- грунтовка цинконаполненная полиуретановая толщиной 80мкм;

- полиуретановая эмаль толщиной 60мкм – 2слоя (RAL 7036).

В здании предусматривается приточно-вытяжная вентиляция с естественным и принудительным побуждением.Предусмотрено отключение механической вытяжной вентиляции при пожаре.

Отопление БМЗ производиться за счет системы обогрева электронагревателями со встроенными терморегуляторами с учетом тепловыделений от работающего оборудования.

В состав БМЗ входит шкаф собственных нужд с трехфазным входным автоматом и защитными автоматами для следующих групп потребителей: рабочее освещение (наружное и внутреннее), аварийное освещение, ремонтное освещение, розетки, питание охранно-пожарной сигнализации, питание шкафа управления вентиляцией.

Построение охранно-пожарной сигнализации производится на базе интегрированной системы «Орион» (Болид).

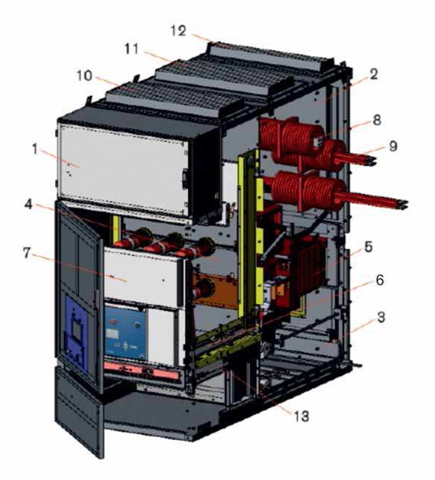

Общий вид комплектного распределительного устройства DNF7

1. Отсек низковольтной аппаратуры.

2. Отсек сборных шин

3. Кабельный отсек

4. Отсек выключателя и защитные шторки

5. Трансформаторы

6. Выдвижной элемент с выключателем

7. Выключатель

8. Проходной изолятор

9. Сборные шины

10. Аварийный клапан отсека выключателя

11. Аварийный клапан шинного отсека

12. Аварийный клапан кабельного отсека

13. Заземлитель с приводом

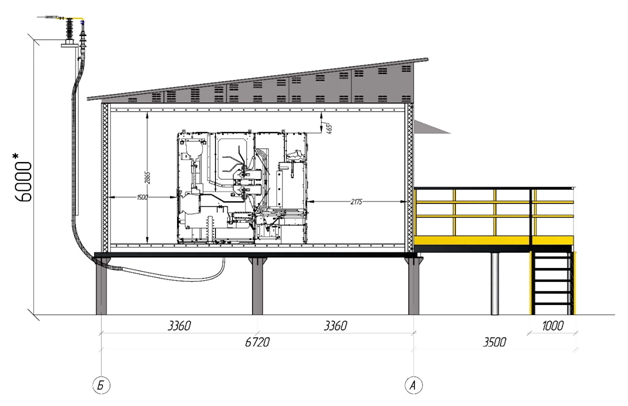

ЗРУ-35кВ с вводной ячейкой

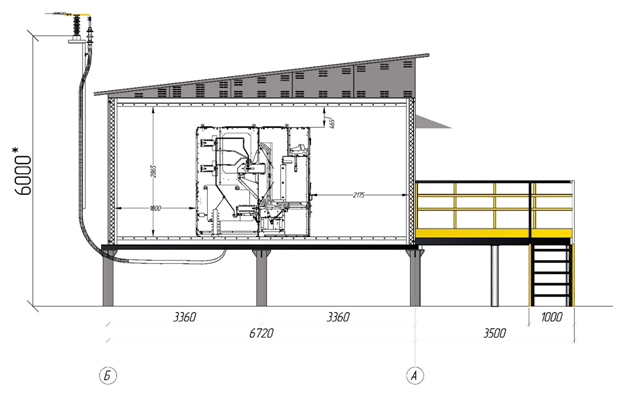

ЗРУ-35кВ с ячейкой отходящей линии
