Комплектное распределительное устройство КРУ СЭС К-63 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Комплектное распределительное устройство напряжением 6 (10) кВ К-63 предназначено для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6 (10) кВ. КРУ К-63 применяется в качестве распределительных устройств 6 (10) кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6 - 10 кВ, 110/6 - 10 кВ, 110/35/6 - 10 кВ, 220/6 - 10 кВ, 220/35/6 - 10 кВ для электрических сетей промышленности, сельского хозяйства.

 Ячейки К-63 представляют собой сборную металлическую конструкцию из гнутых стальных профилей, состоит из основных сборочных единиц: корпуса с аппаратурой; выкатной тележки; релейного шкафа внутри которого расположены устройства защиты и автоматики, аппаратура сигнализации и управления, приборы измерения и другие устройства вспомогательных цепей; отсека сборных шин.

Ячейки К-63 оборудованы следующими блокировками:
• механическая блокировка, не допускающая перемещения выкатного элемента из рабочего положения в контрольное, а также из контрольного положения в рабочее при включенном положении выключателя;
• механическая блокировка, не допускающая перемещения выкатного элемента из контрольного положения в рабочее при включенном заземляющем разъединителе; она состоит из упора, который контролирует положение вала заземляющего разъединителя и препятствует вкатыванию выкатного элемента. Конструктивно шкаф КРУ выполнен таким образом, что включать или выключать заземляющий разъединитель возможно только в ремонтном положении выкатного элемента.
• электромагнитная блокировка, не допускающая при включенном положении заземляющего разъединителя, перемещения в рабочее положение выкатного элемента в другом шкафу КРУ, от которого возможна подача напряжения на шкаф, где размещен заземляющий разъединитель.

Выкатная тележка представляет собой сварную конструкцию, на которой устанавливается высоковольтное оборудование различных производителей - вакуумный выключатель BB/TEL («Таврида Электрик»), ВБМ, ВБЭ, ВБСК и др.

Особенности

- уменьшенные габаритные размеры;

- повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;

- возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей ТОР «ИЦ Бреслер», БМРЗ «Механотроника», SEPAM «Шнейдер Электрик», MICOM «Шнейдер Электрик» и др.



Условия эксплуатации

- К-63 предназначены для эксплуатации в закрытых помещениях;

- Климатическое исполнение – УХЛ3 по ГОСТ 15150-69 и ГОСТ 15543-89;

- Высота над уровнем моря – не более 1000м по ГОСТ 15150-69;

- Температура окружающего воздуха в помещении РУ – от -25ОС до +45ОС;

- Относительная влажность воздуха 60% при температуре +20ОС по ГОСТ 15543.1-89;

- Окружающая среда – взрывобезопасная, не содержащая пыли, в том числе токопроводящей, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию;

- Группа условий эксплуатации в части воздействия окружающей среды по

ГОСТ 17516.1-90 – М2;

Значения массы и габаритные размеры ячейки К-63

Высота, мм (с установленными сборными шинами) 2268
Глубина (с учетом кабельного ввода), мм 1165(1365)
Ширина, мм 750
(до 1200 – для камер с ТСН)
Масса шкафа, справочно, кг До 560

Структура условного обозначения ячейки К-63

К-63-Х-  ХХХ  Х   Х  Х  Х- ХХХ/ХХ  Х   ХХ
    1   2    3   4   5   6  7     8    9   10   11

1 – ячейка К-63
2 –  Исполнение по защите от коррозии: (1 – обычное (окрашенный металлопрокат), 2 – экспортное (оцинкованный металл));
3 – Номер схемы по сетке соединений главных цепей;
4 – Тип встраиваемого выключателя: вакуумный – буква «В», элегазовай – «Г»;
5 – Вариант ввода в/в кабеля (для шкафов кабельного ввода): снизу внутри шкафа – буква
       «С», сверху – буква «Б», снизу вне шкафа – буква «Ш»;
6 – Наличие ограничителей перенапряжения – буква «А»;
7 – Расположение фаз ошиновки по виду на фасад шкафа слева направо:
       АВС – не указывается,
       СВА – буква «Ф»;
8  – Номинальный ток, А (для шкафов ТН, ТСН – номинальное напряжение, кВ);
9 – Ток термической стойкости, кА (для шкафов ТСН – номинальная мощность трансфор-
      матора, кВА);
10 – Тип привода выключателя:
        пружинный не указывается,
        электромагнитный – буква «Э»;
11 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.

Технические данные ячейки К-63

Номинальное напряжение (линейное), кВ 6; 10
Наибольшее рабочее напряжение, кВ 7,2; 12
Номинальный ток сборных шин, А до 2000
Номинальный ток главных цепей, А 630; 1000 1250; 1600; 2000
Номинальный ток отключения выключателя, кА 20,0; 31,5
Ток термической стойкости (3 сек), кА 20,0; 31,5
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА 51,0; 81
Вид изоляции Воздушная
Вид присоединений Кабельное, шинное
Условия обслуживания двустороннее
Степень защиты для ячеек К-63 по ГОСТ 14254: IP20 - для ячеек КРУ внутренней установки; IP00 - при открытых дверях;
Из ячеек К-63 собираются распределительные устройства, служащие для приема и распределения электроэнергии. Принцип работы определяется совокупностью схем главных и вспомогательных цепей ячеек К-63.

КРУ серии К-63 состоит из отдельных шкафов со встроенными аппаратами, приборами измерения, релейной защиты, автоматики, сигнализации и управления, соединенные между собой в соответствии с электрической схемой главных цепей распред. устройства.

Ячейки К-63 рассчитаны на двустороннее обслуживание.

Защита металлоконструкции КРУ от коррозии осуществляется лакокрасочными и гальваническими покрытиями.

Шкафы КРУ унифицированы и независимо от схем электрических соединений главной цепи имеют аналогичную конструкцию основных узлов и одинаковые габаритные размеры.

Шкаф представляет собой жесткую конструкцию, собранную из различных панелей, и состоит из корпуса шкафа с релейным шкафом (стационарная часть),  и выкатного элемента.

Высоковольтная часть шкафа с помощью стенок и панелей разделена на три отсека: отсек выкатного элемента, отсек ввода-вывода, отсек сборных шин. В отсеке ввода-вывода находятся трансформаторы тока, верхние неподвижные контакты, шины, заземляющий разъединитель.


КРУ серии К-63.png

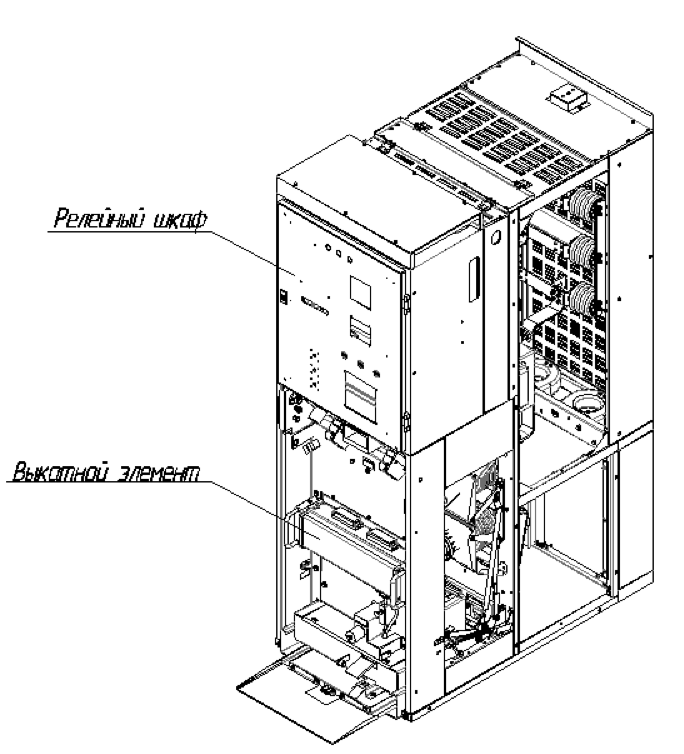

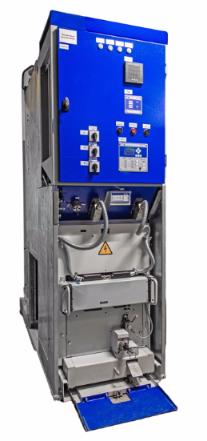

Рис 1 – Общий вид КРУ серии К-63

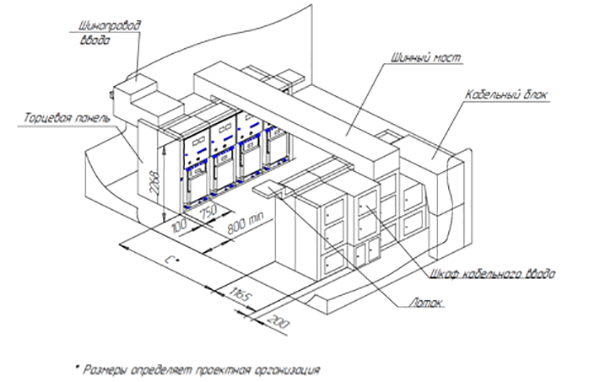

Рис А.1а – Установка шкафа шинного ввода К-61 в одном распредустройстве со шкафами К-63

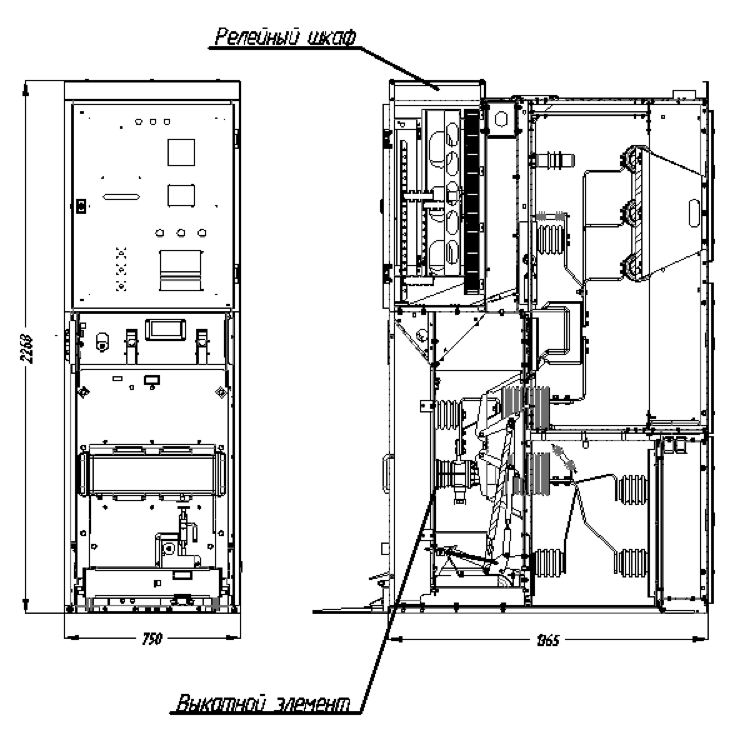

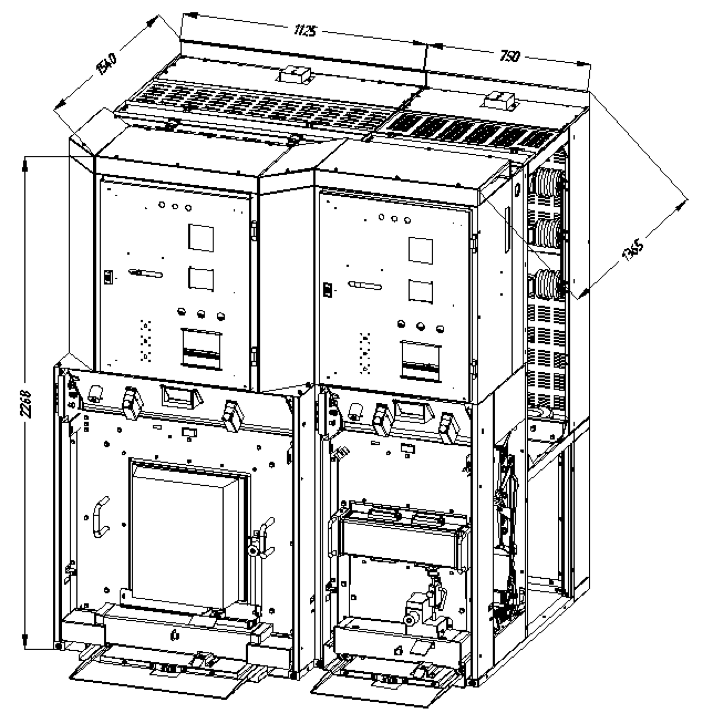

Рис А.2 – Общий вид ячейки К-63


РАСПОЛОЖЕНИЕ ОПТОВОЛОКОННЫХ ДАТЧИКОВ СИСТЕМЫ «ДУГА-ТМ», «ОРИОН-ДЗ» В ЯЧЕЙКАХ К-63


1 - Отсек ввода-вывода;

2 - Отсек сборных шин;

3 - Отсек выкатного элемента.

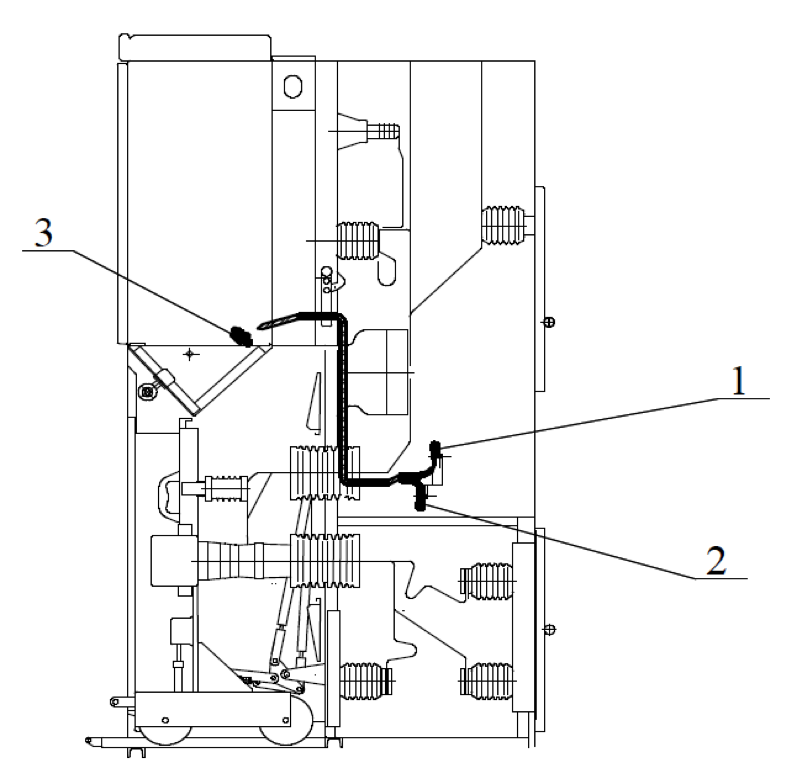

Рис В.1 – Ячейка К-63.



1 -Отсек ввода-вывода;

2 - Отсек сборных шин;

3 - Отсек выкатного элемента.

4 - Шинный ввод

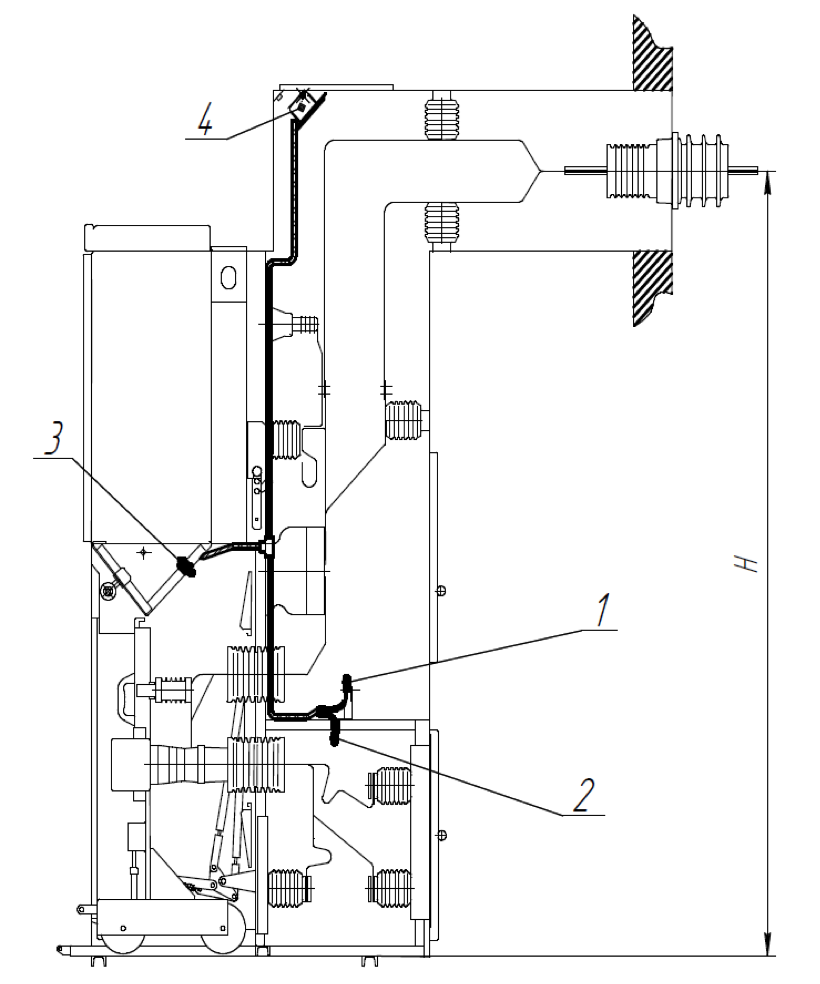

Рис В.1 – Ячейка К-63 с шинным вводом

Примечание

1. По заказу могут быть разработаны и изготовлены ячейки по нетиповым схемам.

2.  В ячейках К-63 по требованию заказчика возможна установка ограничителей перенапряжений.
