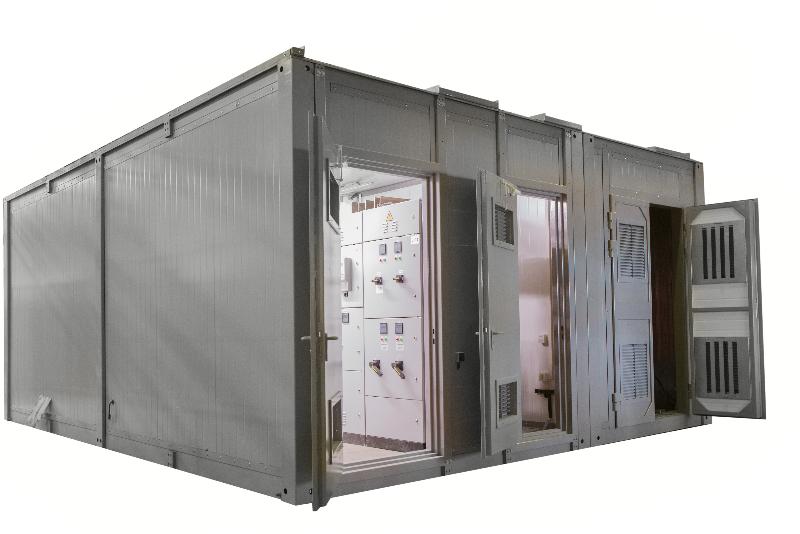

КТПн в блочно-модульном здании (БМЗ)

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

КТПН на напряжение 10 - 6/0,4 кВ, предназначена для приёма, преобразования, распределения и транзита электрической энергии трехфазного переменного тока промышленной частоты 50 Гц при номинальных напряжениях 10 - 6 и 0,4 кВ.    Применяется для электроснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.

Комплектная трансформаторная подстанция (КТПН) представляет собой комплект оборудования, который позволяет снизить рабочее напряжение с 6 - 10 кВ до напряжения 0,4/0,23 кВ.

КТПН имеет все элементы, которые обеспечивают защиту оборудования от коротких замыканий (КЗ), коммутацию токов нагрузки  и учет электроэнергии.

КТПН   изготовляются   в   соответствии   с    требованиями    ГОСТ    14695-80    и ГОСТ 12.2.007.4-75.

Особенности

- БМЗ отличаются высокими техническими характеристиками, малыми габаритами, удобством в обслуживании;

- БМЗ изготавливаются по рабочей конструкторской документации предприятия с учетом технических требований стандартов ГОСТ 14693-90, ГОСТ 22853-86, а также СНиП 2.09.02-85, СНиП РК 2.02-05-2009 (в части требований к зданиям мобильным сборно-разборного типа);

- электрооборудование в БМЗ устанавливается согласно технической документации на эти изделия и требований безопасности ГОСТ 12.2.007.4-96;

- применение БМЗ позволяет повысить мобильность и маневренность систем электроснабжения, уменьшить протяженность линий электропередач и, следовательно, повысить надежность работы защит, снизить объем строительно-монтажных работ и сроки ввода электрооборудования в эксплуатацию

Условия эксплуатации

- высота установки над уровнем моря не более 1000 м;

- температура окружающего воздуха от минус 40 до 45°С, а также при эпизодическом снижении температуры до минус 45°С;

- отсутствие в окружающей среде токопроводящей пыли, химически активных газов и испарений;

- атмосфере типа II по ГОСТ 15150 и ГОСТ 15543

- КТПН не предназначены для работы в условиях тряски, вибрации, ударов и во взрывоопасной среде.

Основные характеристики КТП БМЗ

Наименование параметра

Значение

Номинальное напряжение, кВ

на стороне ВН

на стороне НН

6 или 10 0,4/0,23

Количество силовых трансформаторов

1 или 2

Мощность силового трансформатора, кВА

63; 100; 160; 250; 400; 630; 1000;

1600; 2500

Распределительное устройство высокого

напряжения РУBH - (6)10кВ: оборудование

- коммутационные аппараты (выключатели нагрузки, разъединители) согласно схем заказа;

-камеры КСО-366 с коммутационными аппаратами согласно схем заказа.

- камеры КСО-296 с выключателями вакуумными*,

Номинальный ток главных цепей на стороне ВН, А

до 630

Ток электродинамической стойкости

на стороне ВН, кА,

не менее 25

Изоляция на стороне ВН

Воздушная

Исполнение ввода ВН

Воздушный или кабельный

Распределительное устройство низкого напряжения РУНН 0,4/0,23 кВ: оборудование

- щиты распределительные

с аппаратурой согласно схем заказа;

-панели распределительные типа ЩО70 с аппаратурой согласно схем заказа.

Исполнение ввода НН

Воздушный или

кабельный

Климатическое исполнение  и категория

размещения  по ГОСТ 15150-69


УХЛ1

Номинальный режим работы

Продолжительный

Вид обслуживания

Периодический



Структура условного обозначения КТП-БМЗ

1. КТПН - БМ – Х- Х/0,4 –УХЛ1
2  – число применяемых трансформаторов;
КТПН – комплектная трансформаторная подстанция наружной установки;
БМ – блочно-модульное здание
Х – мощность силового трансформатора, кВА;
Х – номинальное напряжение на стороне ВН, кВ (6 или 10);
0,4   - номинальное напряжение на стороне НН, кВ (0,4);
УХЛ1 – климатическое исполнение  и категория размещения по ГОСТ 15150-69.

ВАРИАНТЫ КОМПАНОВОК КТПН (БМ)

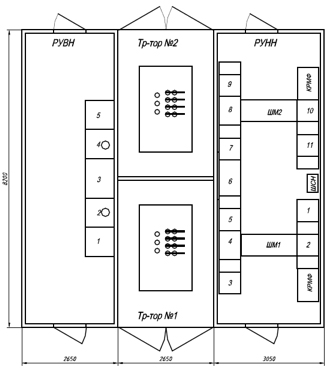

Вариант 2КТПН-БМ-1600

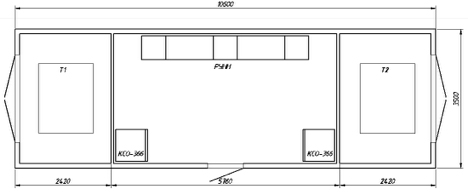

Вариант 2КТПН-БМ-1600

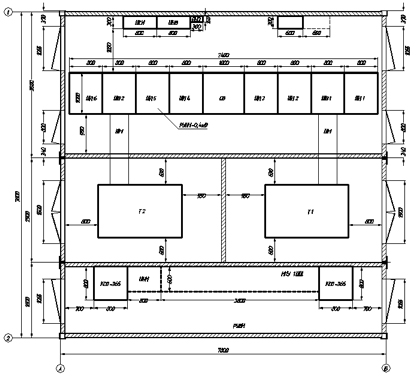

Вариант 2КТПН-БМ-1600

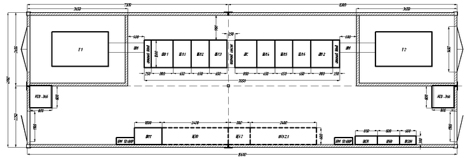

Вариант 2КТПН-БМ-2500



ОСОБЕННОСТИ КТП БМ, РАЗМЕЩЁННОЙ В МОДУЛЕ ЭЛЕКТРОТЕХНИЧЕСКИХ БЛОКОВ

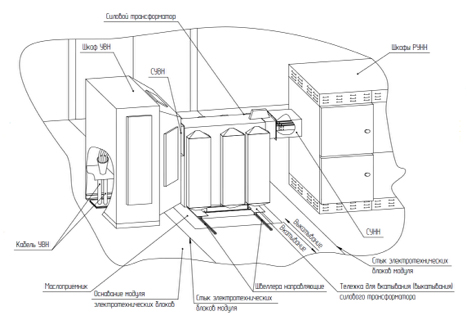

Рис.В.1 – КТП- БМ, размещённый внутри модуля электротехнических блоков.



Рис.В.2 – Кабельный ввод через нижнюю раму.
