Наименование параметра |
Значение параметра |
||
|
1 Мощность силового трансформатора, кВА |
25 |
40 |
63 |
|
2 Номинальное напряжение на стороне высшего напряжения (стороне ВН, кВ) |
6; 10 |
||
|
3 Наибольшее рабочее напряжение на стороне ВН, кВ |
7,2; 12 |
||
|
4 Номинальное напряжение на стороне НН, кВ |
0,4 |
||
|
5 Ток термической стойкости на стороне ВН, кА (в течение 1 с) |
20 |
||
|
6 Ток электродинамической стойкости на стороне ВН, кА |
51 |
||
|
7 Ток термической стойкости на стороне НН, кА (в течение 1 с) |
10 |
||
|
8 Ток электродинамической стойкости на стороне НН, кА |
25 |
||
|
9 Сопротивление изоляции цепей РУНН, МОм |
1 |
||
|
10 Сопротивление изоляции цепей УВН, МОм |
1000 |
||
|
11 Уровень изоляции по ГОСТ 1516.3-96 с масляным трансформатором |
Нормальная изоляция |
||
|
12 По виду оболочек и степени защиты по ГОСТ 14254-96: - для РУНН |
IP 34 |
||
|
- для остальных элементов |
IP 00 |
||
|
13 Номинальный ток предохранителя 6 кВ, А |
8 |
10 |
16 |
|
14 Номинальный ток отключения предохранителя 6 кВ, кА |
40 |
40 |
40 |
|
15 Номинальный ток предохранителя 10 кВ, А |
5 |
8 |
10 |
|
16 Номинальный ток отключения предохранителя 10 кВ, кА |
20 |
20 |
20 |
|
17 Масса, кг, не более * |
620 |
660 |
750 |
СибЭнергоСила
Электротехническая компания
Новости завода
— 30 Сентября 2024
Социально-общественная жизнь завода в сентябре— 23 Сентября 2024
Изготовлена партия шкафов наружной установки для ООО НПФ «РАДИУС»— 20 Сентября 2024
«День открытых проходных» 2024 (фото)КТП мачтового типа
КТП-М предназначен для приема, преобразования и распределения электрической энергии трехфазного переменного тока промышленной частоты 50 Гц и применяется для энергоснабжения сельскохозяйственных объектов, нефтегазовых месторождений, отдельных населенных пунктов и промышленных объектов.
Комплектная трансформаторная подстанция (КТП-М) представляет собой комплект оборудования, который позволяет снизить рабочее напряжение с 6 - 10 кВ до напряжения 0,4/0,23 кВ.

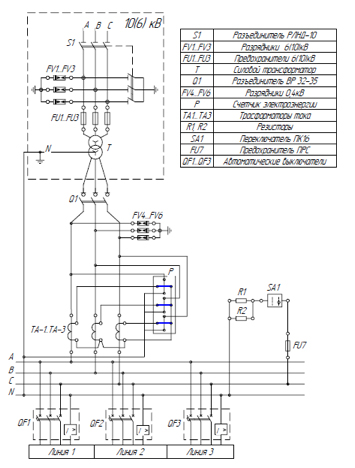

КТП-М имеет все элементы, которые обеспечивают защиту оборудования от коротких замыканий (КЗ), коммутацию токов нагрузки и учет электроэнергии.
Особенности
- быстрый монтаж и ввод в эксплуатацию
- компактность.
Условия эксплуатации
- высота установки над уровнем моря не более 1000м;
- температура окружающего воздуха от минус 45 °С до плюс 40 °С для климатического исполнения и категории размещения У1; от минус 60 °C до плюс 40 °С для климатического исполнения и категории размещения УХЛ1 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
- окружающая среда - промышленная атмосфера типа II по ГОСТ 15150-69 (не взрывоопасная, не содержащая химически активных газов и паров в концентрациях, снижающих параметры КТП в недопустимых пределах);
- номинальный режим работы - продолжительный;
- КТП-М не предназначены для работы в условиях тряски, вибрации и ударов, для ввода питания со стороны низкого напряжения.
Основные параметры КТП мачтового типа
Структура условного обозначения КТП мачтового типа
1 2 3 4 5 6
1 – комплектная трансформаторная подстанция;
2 – мачтового типа; – мощность силового трансформатора, кВА;
2 – класс высокого напряжения трансформатора (6 или 10 кВ);
3 – класс низкого напряжения трансформатора (0,4кВ);
4 – климатическое исполнение и категория размещения по ГОСТ 15150-69.
5 – класс низкого напряжения трансформатора (0,4кВ);
6 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

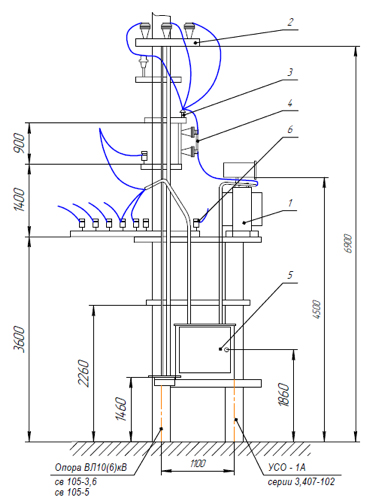

ПОДСТАНЦИЯ КТП-М 25-63 кВА НА НАПРЯЖЕНИЕ 6 - 10 кВ.
1 – трансформатор силовой; 2 – разъединитель РЛНД-10; 3 – РВО (разрядник); 4 – предохранители; 5 – шкаф РУНН; 6 – опорные изоляторы 0,4 кВ.
Рис А.1 – Подстанция КТП-М 25 - 63 кВА на напряжение 6 - 10 кВ.
