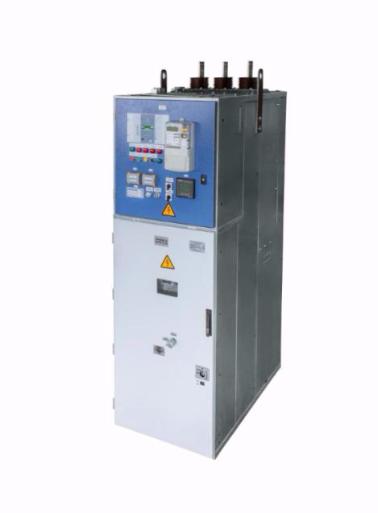

Комплектное распределительное устройство КРУ СЭС К-70 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Комплектное распределительное устройство напряжением 6 (10) кВ КРУ СЭС К-70 - это современное комплектное распределительное устройство с высокими техническими параметрами, предназначенное для приема и распределения электрической энергии переменного трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6 (10) кВ для систем с изолированной или частично заземленной нейтралью.
КРУ СЭС К-70 применяется в качестве распределительных устройств 6 (10) кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6 - 10 кВ, 110/6 - 10 кВ, 110/35/6 - 10 кВ, 220/6 - 10 кВ, 220/35/6 - 10 кВ для электрических сетей промышлен-ности, сельского хозяйства.

Особенности

  • Металлический корпус из оцинкованной стали с разделенными отсеками с локализацией внутренних повреждений в пределах одного отсека, с отдельными клапанами разгрузки для каждого высоковольтного отсека.

  • Возможность одновременного обслуживания всех выкатных элементов распределительного устройства.

  • Возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей ТОР «ИЦ Бреслер», БМРЗ «Механотроника», SEPAM «Шнейдер Электрик», MICOM «Шнейдер Электрик» и др

  • Повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;

  • Отсек выкатного элемента — с наличием фиксированных рабочего и контрольного положений с винтовым механизмом вкатывания/выкатывания, с автоматическими защитными шторками с раздельным приводом нижней и верхней шторки, с наличием механизма аварийного отключения выключателя при закрытой двери.

  • КРУ СЭС К-70 рассчитаны на одностороннее обслуживание с возможностью двухстороннего обслуживания.

  • Надежность и безопасность для персонала.

Основные параметры и технические характеристики (свойства)

Наименование параметра/характеристики

Значение

1 Номинальное напряжение (линейное), кВ

6; 10

2 Наибольшее рабочее напряжение, кВ

7,2; 12

3 Номинальный ток сборных шин, А

1000, 1600, 2000, 2500, 3150, 4000

4 Номинальный ток главных цепей, А

630, 1000, 1250, 1600, 2000

5 Номинальный ток отключения

выключателя, кА

20; 25; 31,5;  401

6 Ток термической стойкости (3 сек), кА

20,0;  31,5; 402

7 Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА

51,0 ; 81; 1022

8 Номинальное напряжение вторичных цепей, В

- переменного оперативного тока

- постоянного оперативного тока

220

220

9 Уровень изоляции по ГОСТ 1516.3-96

Нормальная изоляция, уровень «б»

10 Вид изоляции

Воздушная; комбинированная

11 Наличие изоляции токоведущих частей

С неизолированными шинами; с частичной изоляцией шин

12 Наличие в шкафах выкатных элементов

С выкатными элементами и без выкатных элементов

13 Вид линейных высоковольтных присоединений

Кабельные, шинные

14 Условия обслуживания

Одностороннее/двухстороннее

15 Наличие дверей в отсеке выкатного элемента шкафа

С дверьми

16 Вид управления

Местное, дистанционное, телеуправление

17 Габаритные размеры, мм:

высота

глубина (в основании)

ширина

2300

1400

750

18 Масса, кг

до 950÷13003

Примечание:
«1» – в соответствии с техническими параметрами выключателей;
«2» – термическая и электродинамическая стойкость трансформаторов тока в соответствии с их техническими параметрами;
«3» – масса приведена в виде справочной информации, реальная масса ячейки может незначительно отличаться от указанной

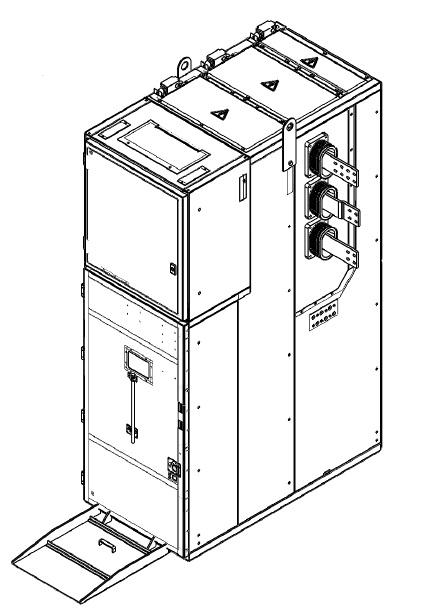

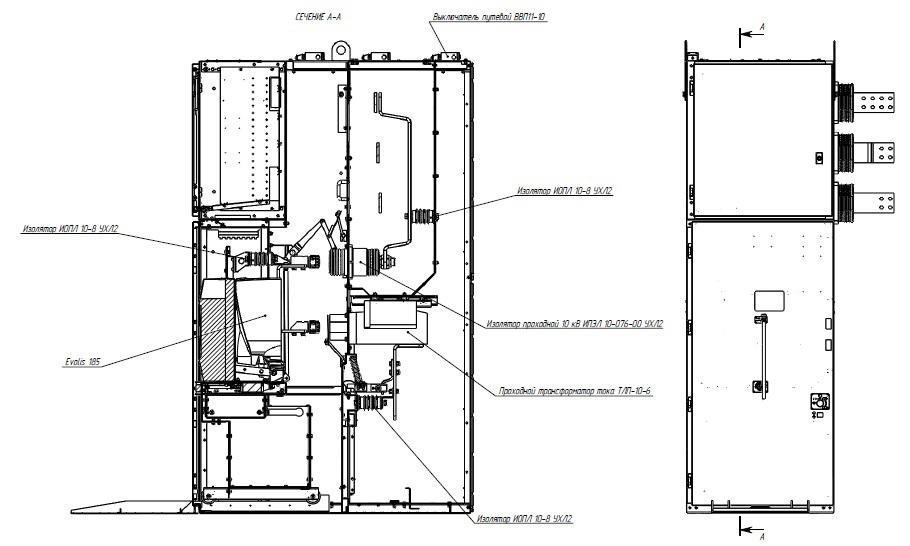

Вид и устройство ячейки КРУ СЭС К-70
