Ящик уличного освещения ЯУО

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Ящик уличного освещения (ЯУО) предназначен для местного, дистанционного или автоматического управления прожекторами уличного  освещения.

Ящики уличного освещения обеспечивают:

- включение и отключение осветительной установки в заданный период времени;

- включение и отключение осветительной установки от сигнала фотодатчика при достижении заданного уровня освещенности;

-ручное(местное) включение и отключение осветительной установки кнопками, установленными на двери шкафа;

- дистанционное  включение и отключение осветительной установки посредством устройств телемеханики от диспетчерских пунктов.

Условия эксплуатации

  • высота над уровнем моря по ГОСТ 15150 – не более 2000 м. При эксплуатации на высоте над уровнем моря более 1000 м номинальные токи ящиков должны быть снижены на 10%;
  • рабочий диапазон температур по ГОСТ 15150 - от минус 10  до плюс 40º С;
  • тип атмосферы по ГОСТ 15150 – II (промышленный);
  • окружающая среда – невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
  • рабочее положение в пространстве – вертикальное, отклонение не должно быть более 5º;
  • номинальный режим работы – продолжительный.

Технические характеристики Ящик уличного освещения

п/п

Наименование параметра

Значение параметра

1

Изготовитель

ЗАО «Завод «СибЭнергоСила»

2

Напряжение главной цепи, В

220

3

Напряжение цепей управления, В

220

4

Род тока

переменный

5

Номинальный ток, А*

2*

6

Количество вводов

1

7

Вид конструкции

Шкаф навесной

8

Степень зашиты, по ГОСТ 14254-96

IP31

9

Степень огнестойкости по СНиП 2.01.02-85

II

10

Вид обслуживания

односторонний

11

Номинальный режим работы

продолжительный

12

Габариты ящика (Высота х Ширина х Глубина)

300 х 300 х 150

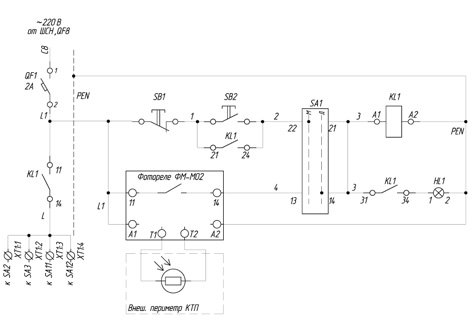

Пример принципиальной электрической схемы ЯУО

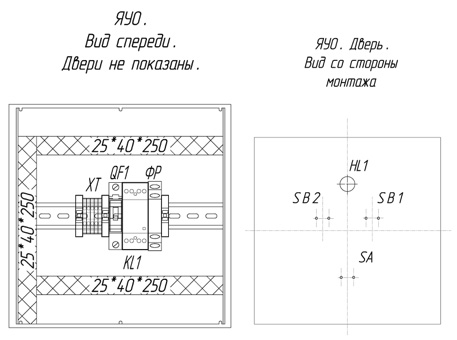

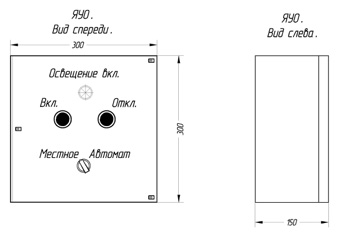

Общий вид ЯУО
