Комплектное распределительное устройство КРУ СЭС К-61 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Комплектное распределительное устройство напряжением 6 (10) кВ К-61 предназначено для приема и распределения электрической энергии трехфазного тока промышленной частоты 50 и 60 Гц напряжением 6 (10) кВ.

КРУ К-61 применяется в качестве распределительных устройств 6 (10) кВ, в том числе распределительных устройств трансформаторных подстанций, включая комплектные трансформаторные подстанции (блочные) 35/6 - 10 кВ, 110/6 - 10 кВ, 110/35/6 - 10 кВ, 220/6 - 10 кВ, 220/35/6 - 10 кВ для электрических сетей промышленности, сельского хозяйства.

Особенности

  • уменьшенные габаритные размеры;

  • повышенная эксплуатационная безопасность за счет применения более надежных блокировок коммутационных высоковольтных аппаратов от ошибочных действий персонала подстанций при оперативных переключениях и ремонтных работах;

  • ячейки К-61 стыкуются с ячейками К-63 по сборным шинам и устанавливаются на тех же опорных швеллерах;

  • возможность выполнения релейной защиты на многофункциональных, малогабаритных, высоконадежных микропроцессорных блоках известных ведущих производителей ТОР «ИЦ Бреслер», БМРЗ «Механотроника», SEPAM «Шнейдер Электрик», MICOM «Шнейдер Электрик» и др.


Условия эксплуатации

  • К-61 предназначены для эксплуатации в закрытых помещениях;

  • Климатическое исполнение – УХЛ3 по ГОСТ 15150-69 и ГОСТ 15543-89;

  • Высота над уровнем моря – не более 1000м по ГОСТ 15150-69;

  • Температура окружающего воздуха в помещении РУ – от -25ОС до +45ОС;

  • Относительная влажность воздуха 60% при температуре +20ОС по ГОСТ 15543.1-89;

  • Окружающая среда – взрывобезопасная, не содержащая пыли, в том числе               токопроводящей, агрессивных паров и газов в концентрациях, разрушающих металл и изоляцию;

  • номинальный режим работы – продолжительный;

  • рабочее положение в пространстве – вертикальное, допустимое отклонение не более +5 градусов от вертикали;

  • Группа условий эксплуатации в части воздействия окружающей среды по ГОСТ 17516.1-90 – М2;

Технические характеристики ячейки К-61


Наименование параметра

Значения

параметра

1 Номинальное напряжение (линейное), кВ

6; 10

2 Наибольшее рабочее напряжение, кВ

7,2; 12

3 Номинальный ток сборных шин, А

1000, 1600, 2000, 2500, 3150, 4000

4 Номинальный ток главных цепей, А

630; 1000; 1600; 2000; 2500; 3150

5 Номинальный ток отключения

выключателя, кА

 31,5; 40

6 Ток термической стойкости (3 сек), кА

20,0; 31,5

7 Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА

51,0; 81

8 Номинальное напряжение вторичных цепей, В

- переменного оперативного тока

- постоянного оперативного тока

220

220

9 Вид изоляции

Воздушная

10 Уровень изоляции по ГОСТ 1516.3-96

Нормальная изоляция, уровень «б»

11 Наличие изоляции токоведущих частей

С неизолированными шинами

12 Наличие в шкафах выкатных элементов

С выкатными элементами

Без выкатных элементов

13 Вид линейных высоковольных присоединений

Кабельные,  шинные

14 Условия обслуживания

С двухсторонним обслуживанием

15 Наличие дверей в отсеке выкатного элемента шкафа

Шкафы без дверей

16 Степень защиты оболочек по ГОСТ 14254-96

IР20 – при закрытых дверях
IР00 – при открытых дверях релейных шкафов

17 Вид управления

Местное, дистанционное



Структура условного обозначения ячейки К-61

К-61-Х-ХХХ Х Х Х Х-ХХХ/ХХ Х ХХ
  1     2     3  4  5  6  7   8    9  10  11

1 – ячейка К-61;
2 – Исполнение по защите от коррозии: (1 – обычное (окрашенный металлопрокат), 2 – экспортное (оцинкованный металл));
3 – Номер схемы по сетке соединений главных цепей;
4 – Тип встраиваемого выключателя: (вакуумный – буква «В», элегазовай – «Г»);
5 – Вариант ввода в/в кабеля (для шкафов кабельного ввода): (снизу внутри шкафа – буква «С», сверху – буква «Б», снизу вне шкафа – буква «Ш»);
6 – Наличие ограничителей перенапряжения – буква «А»;
7 – Расположение фаз ошиновки по виду на фасад шкафа слева направо: (АВС – не   указывается, СВА – буква «Ф»);
8  – Номинальный ток, А (для шкафов ТН, ТСН – номинальное напряжение, кВ);
9 – Ток термической стойкости, кА (для шкафов ТСН – номинальная мощность трансформатора, кВА);
10 – Тип привода выключателя: (пружинный не указывается, электромагнитный – буква
       «Э»);
11 – Климатическое исполнение и категория размещения по ГОСТ 15150-69.

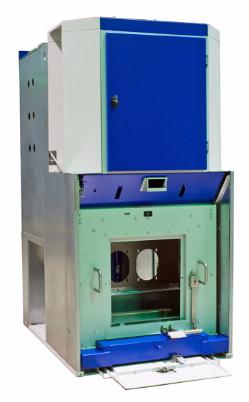

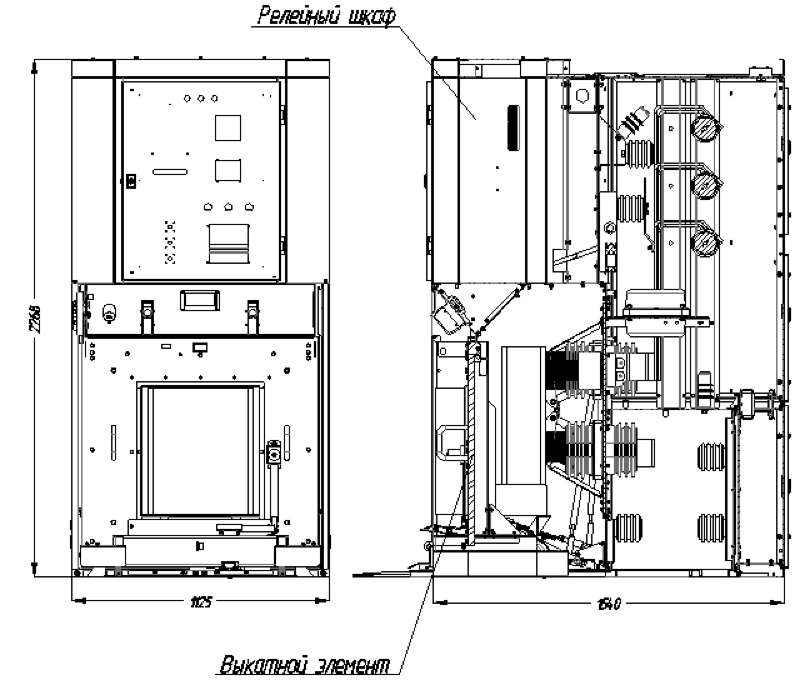

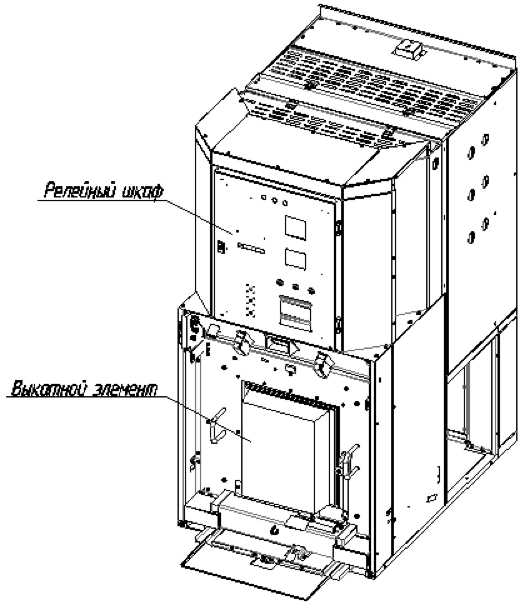

Рис А.1 – Общий вид ячейки К-61

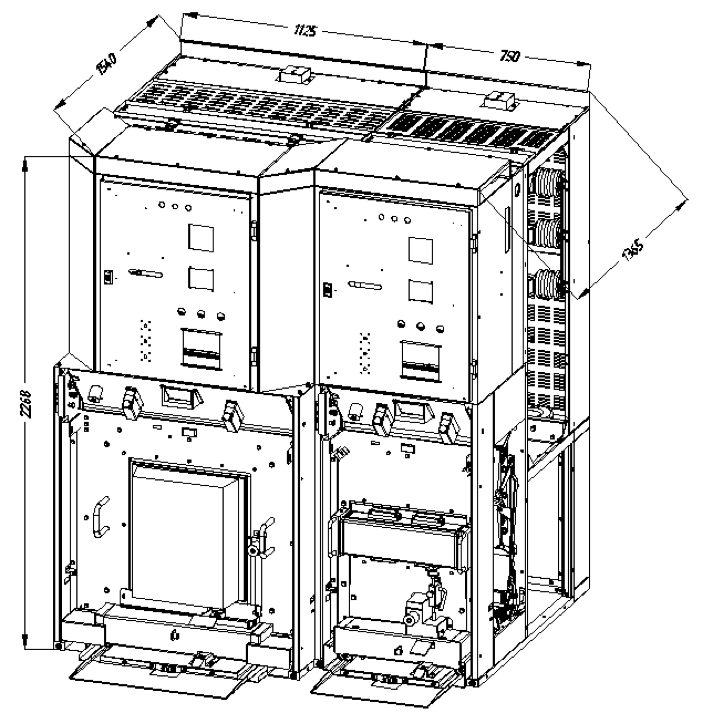

Рис А.2 – Установка шкафа шинного ввода К-61 в одном распредустройстве со шкафами  К-63


РАСПОЛОЖЕНИЕ ОПТОВОЛОКОННЫХ ДАТЧИКОВ СИСТЕМЫ «ДУГА-ТМ», «ОРИОН-ДЗ» В ЯЧЕЙКАХ К-61


1 - Отсек ввода-вывода;
2 - Отсек сборных шин;
3 - Отсек выкатного элемента.

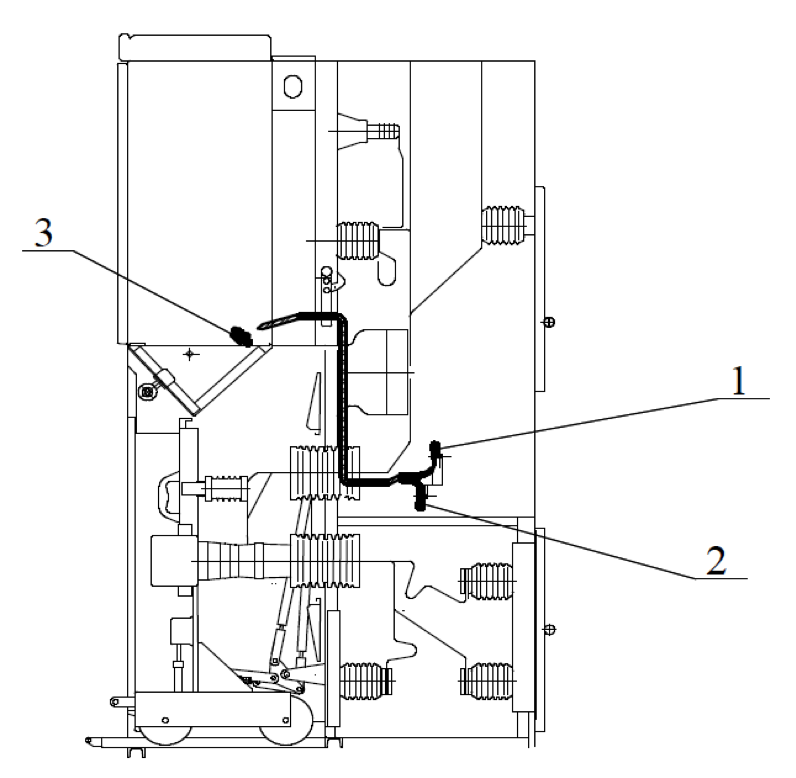

                                                           Рис В.1 – Ячейка К-61.


1 - Отсек ввода-вывода;
2 - Отсек сборных шин;
3 - Отсек выкатного элемента.
4 – Шинный ввод

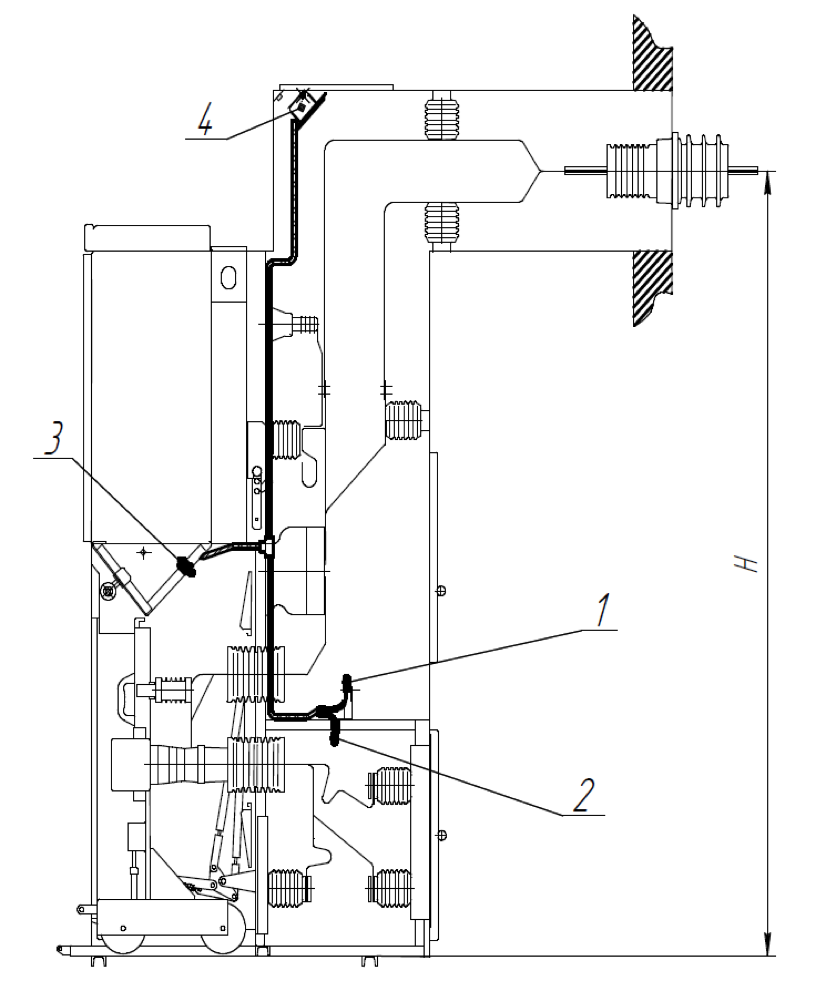

 Рис В.2 – Ячейка К-61 с шинным вводом


Местоположение датчика

Дуга-МТ

Орион-ДЗ

1 Отсек ввода-вывода

4500

2500

2 Отсек сборных шин

4500

2500

3 Отсек выкатного элемента



3000



1500

4 Шинный ввод

L*=7500+(H**-2540)

L*=7500+(H**-2540)



*L – длина оптического волокна для шинного ввода, мм

**H – высота шинного ввода, мм
