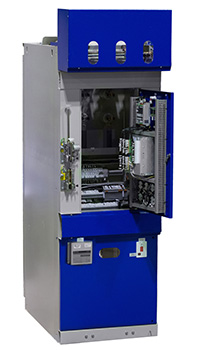

Камеры сборные одностороннего обслуживания серии КСО-292, 296 6 (10) кВ

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Камеры сборные одностороннего обслуживания серии КСО-296 предназначены для закрытых распределительных устройств напряжением 6 (10) кВ (преимущественно городских РП, питающих жилые здания, торговые, административные комплексы и небольшие предприятия).

Распределительные устройства, собранные из камер КСО 292 комплектуются вакуумными выключателями, разъединителями с заземляющими ножами, трансформаторами напряжения и тока, реле автоматики, измерительными приборами, счетчиками, микропроцессорными блоками и другими устройствами.
Камеры сборные КСО-292 соответствуют требованиям безопасности ГОСТ 12.2.007.4-75.

Особенности

  • камера КСО представляют собой сборную металлическую конструкцию из гнутых стальных профилей;
  • уменьшенные габаритные размеры;
  • применение современных, более надежных коммутационных аппаратов (выключателей нагрузки и разъединителей с улучшенными эксплуатационными характеристиками;
  • применение заземлителей мгновенного действия;
  • повышение безопасности при эксплуатации камеры;
  • установка на камерах индикаторов высокого напряжения, дающих возможность безопасно получить информацию о наличии высокого напряжения на кабельных присоединениях;
  • предусмотрена возможность установки инвентарной изоляционной перегородки для ограждения пространства сборных шин при работе обслуживающего персонала в кабельном отсеке.

Условия эксплуатации

  • в части воздействия климатических факторов внешней среды — исполнение У категории 3 по ГОСТ 15150-69 и ГОСТ 15543.1-89;
  • в закрытых распределительных устройствах (ЗРУ) внутри помещений и электроустановках с частыми коммутационными операциями;
  • температура окружающего воздуха в помещении РУ от минус 25 до плюс 40°С (в зависимости от устанавливаемого типа электрооборудования);
  • высота установки камер КСО над уровнем моря — не более 1000 м (допускается применение камер КСО для работы на высоте над уровнем моря более 1000 м при соблюдении требований ГОСТ 15150-69, ГОСТ 1516.1-76 и ГОСТ 8024-90.);
  • окружающая среда — не взрывоопасная, не содержащая токопроводящей пыли, агрессивных газов или паров в концентрациях, разрушающих металлы и изоляцию;
  • номинальный режим работы — продолжительный;
  • рабочее положение в пространстве — вертикальное, допустимое отклонение не более + 5 градусов от вертикали.

Основные параметры камер КСО 292, 296

Наименование параметров Значение параметра
Номинальное напряжение (линейное), кВ 6,0;10,0
Номинальный ток сборных шин, А до 2000
Номинальный ток главных цепей камер, А 630; 1000; 1250; 1600
Номинальный ток главных цепей камер КСО-292 с выключателями нагрузки, трансформаторами напряжения, силовыми трансформаторами и предохранителями, А 630
Номинальный ток отключения главных коммутационных аппаратов камеры:
- вакуумных выключателей, кА;
- выключателей нагрузки, кА
20,0;31,5*
10,0*
Ток термической стойкости (3 сек), кА 25,02
Номинальный ток электродинамической стойкости главных цепей камеры (амплитуда), кА 51,0**
Номинальное напряжение вторичных цепей, В
- переменного оперативного тока
- постоянного оперативного тока
220
220
Вид изоляции Воздушная
Вид присоединений Кабельное или шинное
Условия обслуживания Одностороннее
Степень защиты оболочек по ГОСТ 14254 IР20 – при закрытых верхних и нижних дверях камеры со стороны фасада;
IР00 – при открытых дверях
Номинальный ток главных цепей камер КСО с вакуумными выключателями, разъединителями, А до 1600
Примечание – * - В соответствии с техническими параметрами выключателей; ** - Термическая и электродинамическая стойкость трансформаторов тока в соответствии с их техническими параметрами.

3начения массы и габаритные размеры камер КСО-292, 296

Габаритные размеры и масса Значение
Высота, мм (с установленными сборными шинами) 2640
Глубина (в основании), мм 1100
Ширина, мм 750 (до 1200 – для камер с ТСН)
Масса одной камеры (линейной), справочно, кг до 560

Структура условного обозначения КСО-296

КСО – 296 –Х – Х – Х УХЛЗ

К – камера;
С – сборная;
О - одностороннего обслуживания;
296 – серия исполнения;
Х – номер схемы главных цепей (по Приложению 1);
Х – номинальный ток главных цепей, А;
Х – Исполнение по защите от коррозий (1-обычное (окрашенный
металлопрокат); 2-экспортное (оцинкованный металл));
УХЛ3 – категория размещения и климатическое исполнение по ГОСТ 15150-69;

ВИД И УСТРОЙСТВО КАМЕРЫ КСО-296

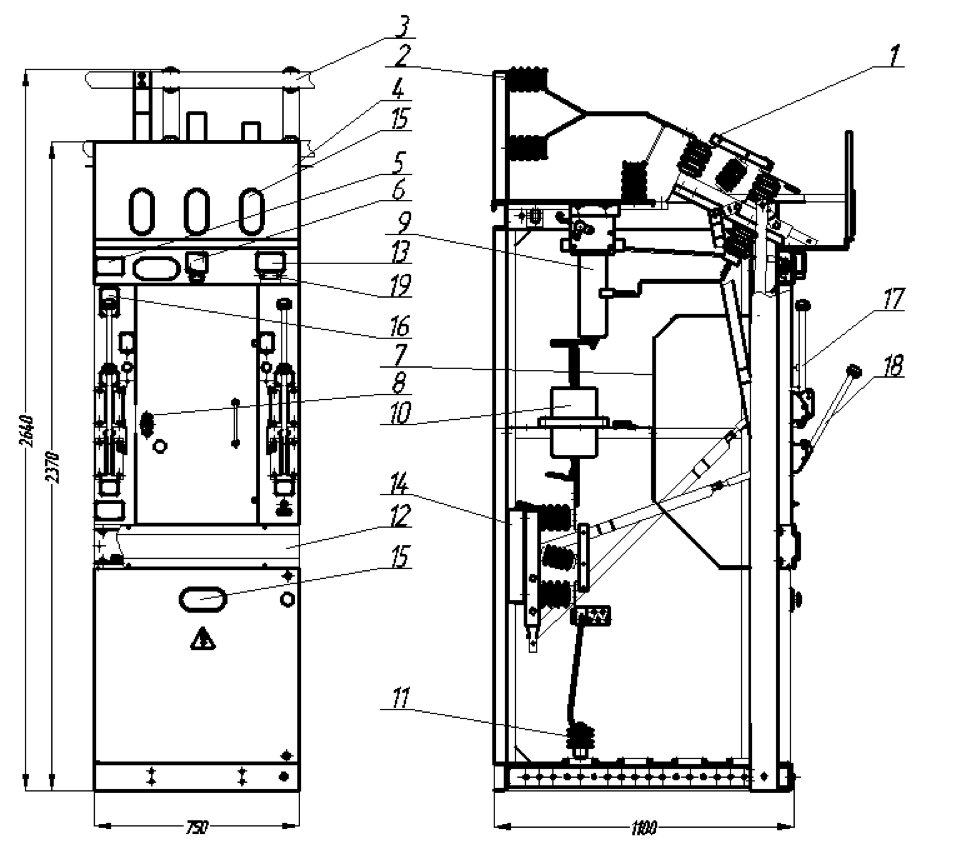

Рис А.1 - Вариант исполнения камеры КСО-296 с верхним расположением вакуумного выключателя BB/TEL и перегородкой между высоковольтным и кабельным отсеками


1 - разъединитель шинный РВФз -10;
2 - опорные изоляторы сборных шин;
3 - сборные шины;
4 - защитное ограждение шинного разъединителя;
5 - табличка назначения камеры в РУ;
6 - табличка с номером камеры в РУ;
7 - защитный экран;
8 - замок двери;
9 - вакуумный выключатель;
10 - трансформатор тока ТОЛ-10;
11 - ограничитель перенапряжений ОПН;
12 - клеммный короб;
13 - табличка паспортных данных;
14 - разъединитель линейный РВз-10;
15 - смотровое окно;
16 - табличка со схемой главных цепей камеры;
17 - приводы заземляющих ножей разъединителей;
18 - приводы главных ножей разъединителей;
19 - кнопка аварийного отключения выключателя;
