Стеллажи консольные

Консольные стеллажи – предназначены для хранения длинномерных и негабаритных грузов. Данный тип оборудования широко используется на складах хранения металлопроката, пиломатериалов, различных видов профиля и т. д.

Консольные стеллажи – один из самых сложных типов стеллажного оборудования с точки
зрения методик расчета и технологии производства. Особое внимание при проектировании системы необходимо уделять безопасности стеллажей в свете возможных механических воздействий от подъемно транспортного оборудования.
Опыт показывает, что данный вид стеллажей целесообразно изготавливать из металлоемких элементов на базе стандартного металлопроката, которые? В отличие от составных легких профилей? отлично противостоят ударным нагрузкам и имеют существенный запас прочности.

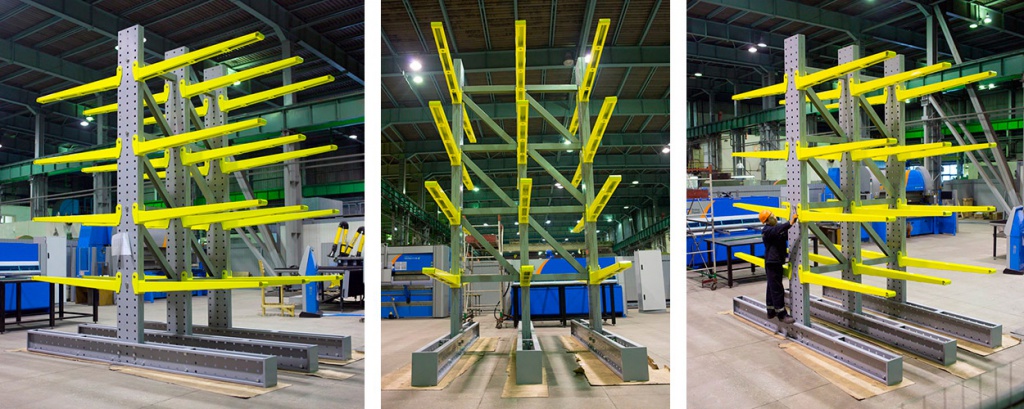

Основные конструктивные элементы консольных стеллажей
- Колонны – мощные вертикальные стройки для крепления горизонтальных консолей.
- Горизонтальные консоли для размещения груза.
- Основания – служат для крепления стеллажа к полу и размещения груза на последнем уровне.

Некоторые технические особенности системы консольных стеллажей:
- Консольные стеллажи могут проектироваться односторонними и двухсторонними.
- максимальная высота консольных стеллажей – 9 метров. (дальнейшее увеличение высоты возможно в зависимости от планируемой нагрузки).
- Длина консолей от 600 до 2500 мм.
- Нагрузка на консоль 500 кг до 15 тонн.
- Колоны перфорированы с шагом 100м, для изменения высоты уровней хранения.
- Установка консоли и перемещение консоли не требует дополнительно инструмента и оборудования и
осуществляется 1-2 сотрудниками в течении 2-3 минут.
- Консольные стеллажи изготавливаются из высокопрочного горячекатаного проката, имеющего
превосходную несущую способность и устойчивость к ударным воздействиям.
- Горизонтальные консоли имеют нежесткое закрепление на вертикальных колонах, что дает им возможность
при ударе погрузчика отклонять вверх при этом не деформироваться и не передавать ударное воздействие на колону. Такая конструкция стеллажа делает оборудование более долговечным и безопасным.
- Работа с консольными стеллажами может как осуществляться как специальными погрузчиками и штабелерами
(в том числе узкопроходными) так и крановым оборудованием.

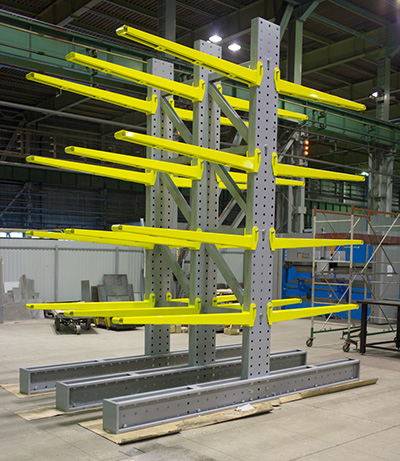

Элементы консольного стеллажа


Стойка изготовлена из двух одинаковых перфорированных профилей, сваренных друг с другом. Высота стойки достигает до 6500 мм, по индивидуальному расчету возможно изготовление до 1200 мм. Шаг перфорации 100 мм. Круглые. Стойка окрашивается полимерной порошковой краской RAL 5005.

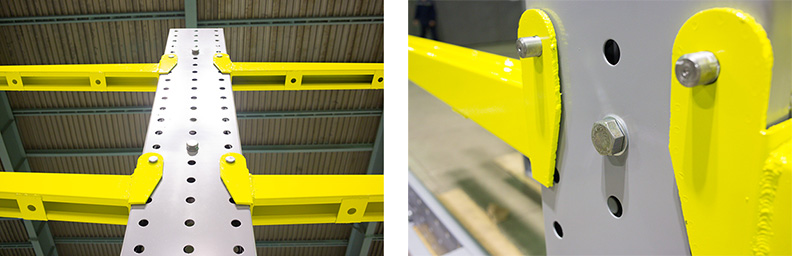

Горизонтальная консоль изготовлена из С-образного профиля, с приваренным с одного конца кронштейном для крепления к стойке. Для фиксации на стойке используется палец – фиксатор. При необходимости комплектуется ограничителем. Консоль окрашивается полимерной порошковой краской RAL 2008.

Груз должен быть расположен минимум на двух консолях, допускается выход груза, по длине стеллажа, за пределы консолей максимум на 50% величины межосевого расстояния стоек. По длине горизонтальной консоли должен располагаться равномерно, строго по центру консоли и базы, за пределы горизонтальных консолей не выходить.

База изготовлена из двух С-образных профилей, которые при помощи болтового соединения, крепятся с двух сторон к стойке.

Передвижные консольные стеллажи.


Установка консольных стеллажей на передвижные основания – чрезвычайно популярно техническое решение, позволяющее на 60%- 80% увеличить емкость хранения грузов на складе.
Стеллажи устанавливаются на передвижные основания и размещаются единым блоком с одним межстеллажным проходом. Доступ к стеллажным секциям происходит посредствам перемещения одного или нескольких стеллажных рядов с помощью электродвигателей и системы автоматического управления.
Ограничений по нагрузкам или габаритам такая система хранения практически не имеет.

Важным элементом передвижных стеллажей являются рельсовые направляющие, по которым перемещаются основания со стеллажной надстройкой. «Рельсы» могут быть вмонтированы в промышленный пол, как на этапе строительства нового склада, так и в ходе локальной реконструкции пола в уже построенном помещении. При небольших высотах стеллажей и нагрузках возможно применение фальшполов и «плоских» рельсов.

Благодаря специфике работы подъемно- транспортного оборудования при разгрузке и загрузке консольных стеллажей скорость работы со стационарной и мобильной стеллажной системы имеет близкие показатели. Этот факт в сочетании с простотой и надежностью оборудования позволили получить передвижным консольным стеллажам широкое применение среди европейских компаний.
