Шкаф собственных нужд ШСН

  • Общие сведения
  • Технические характеристики
  • Конструктивное исполнение

Шкаф собственных нужд ШСН предназначен для приема электрической энергии собственных нужд переменного тока от двух независимых источников переменного тока (секций собственных нужд) и распределение этой энергии по потребителям подключенных к шкафу собственных нужд (розеточная сеть, отопление, рабочее и аварийное освещение, ремонтное освещение и шкафы пожарно-охранной сигнализации.

Шкафы ШСН в основном применяются на электрических станциях, трансформаторных подстанциях, распределительных пунктах и блочно-модульных подстанциях для питания переменным трехфазным напряжением. Входное напряжение питания шкафов ШСН это трехфазное напряжение переменного тока. Количество вводов напряжения переменного тока в шкафах собственных нужд ШСН ограниченно только возможностями заказчика.

Шкафы собственных нужд ШСН выпускаются в различном типоисполнении в зависимости от назначения и требуемых характеристик.

Шкафы ШСН изготавливаются в соответствии с:

- требованиям ГОСТ 51321.1-2000, ГОСТ51321.3-99;

- правилами устройства электроустановок (ПУЭ);

- техническим заданием заказчика.

Технические характеристики Шкаф собственных нужд ШСН

п/п

Наименование параметра

Значение параметра

1

Изготовитель

ЗАО «Завод «СибЭнергоСила»

2

Номинальное входное переменное  напряжение, В

220, 380 50Гц

3

Номинальное напряжение питающей сети схемы управления, В

220, 50Гц

4

Номинальный ток сборных шин, А

до 100

5

Вид конструкции

Шкаф навесной

6

Степень зашиты, по ГОСТ 14254-80

IP54

7

Размеры ШСН

В зависимости от комплектации

8

Подвод кабеля

Снизу/сверху

9

Сейсмостойкое исполнение

До 9 баллов по MSK64

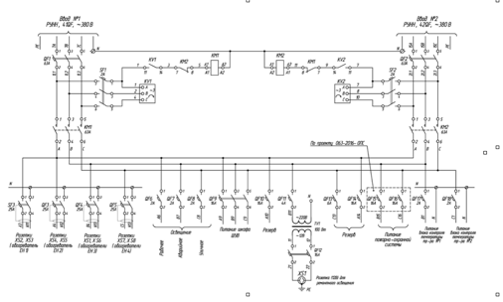

Примет однолинейной схемы ШСН

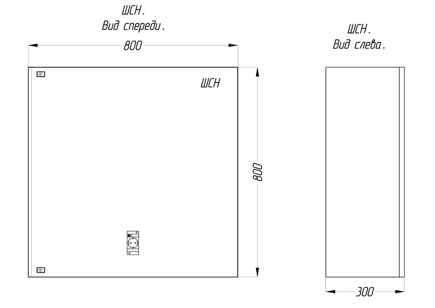

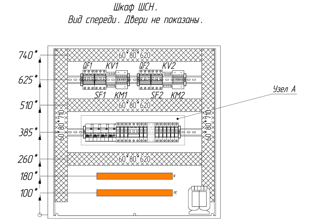

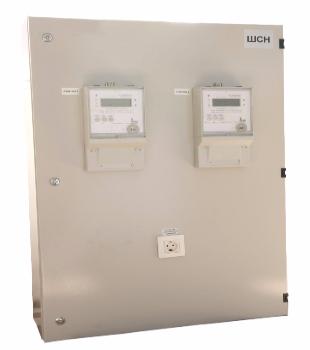

Общий вид ШСН
